СЕРИЯ HWT 400. Цеховая машина для производства фитингов

СЕРИЯ HWT 400. Цеховая машина для производства фитингов

Производитель: O.M.I.S.A. (Италия)

Цена Договорная

В корзину
Консультация

Технические характеристики:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИHWT 400-CHWT 400 WELDCONTROLHWT 400 M
АРТ. № С ШИРОКИМИ ЗАЖИМАМИHWT400-CHWT400-CWHWT400-M
АРТ. № С СТАЛЬНЫМИ ЗАЖИМАМИ-HWT400-CW-SHWT400-M-S
РАЗМЕРЫ (Ш × В × Г)1511 × 1384 м 1920 ммок. 1000 × 1600 × 1500 ммок. 1000 × 1600 × 1500 мм
ВЕСок. 1000 кг572 кг 2)557 кг 2)
ЭЛЕКТРОПИТАНИЕ400 В, 50 Гц, (3 ф, PE)400 В, 50 Гц, (3 Ф, N, PE)400 В, 50 Гц, (3 ф, N, PE)
ОБЩАЯ МОЩНОСТЬ9000 Вт9000 Вт9000 Вт
МОЩНОСТЬ НАГРЕВАТЕЛЯ5000 Вт5000 Вт5000 Вт
МОЩНОСТЬ ТОРЦЕВАТЕЛЯ1850 Вт1850 Вт1850 Вт
МОЩНОСТЬ ГИДРАВЛИКИ1500 Вт / 120 бар1500 Вт / 120 бар1500 Вт / 120 бар
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР0 °C - 40 °C0 °C - 60 °C0 °C - 60 °C
РАБОЧАЯ ТЕМПЕРАТУРА НАГРЕВАТЕЛЯ180 °C - 260 °Cмакс. 290 °Cмакс. 290 °C
РАБОЧИЙ ДИАПАЗОНСегменты: 90 - 400 мм T-тройники: 90 - 315 мм1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)Сегменты: 90 - 400 мм T-тройники: 90 - 315 мм1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)Сегменты: 90 - 400 mm T-тройники: 90 - 315 mm1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)
АВТОМАТИЧЕСКОЕ ПРОТОКОЛИРОВАНИЕ10 000 соединений10 000 соединений
ПЕРЕДАЧА ДАННЫХUSB-разъем (USB A) для USB-накопителя и принтера наклеекUSB-разъем (USB A) для USB-накопителя и принтера наклеек
ДОПУСК, РАЗРЕШЕНИЯ, КАЧЕСТВОДир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015Дир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015Дир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015
1)             - 355 по запросу
2)            с стальными зажимами; если с широкими, алюминиевыми зажимами, + 85 кг

Описание:

Серия OMISA HWT 400 — логичное превращение технологии для стройплощадки в цеховые системы.

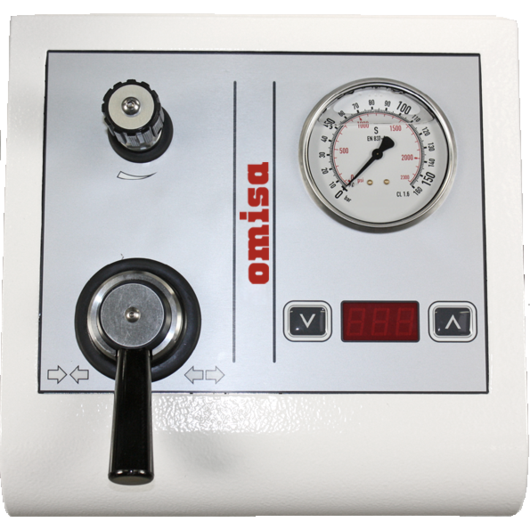

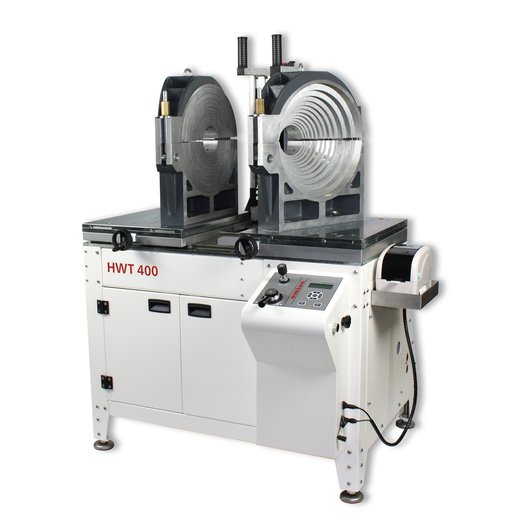

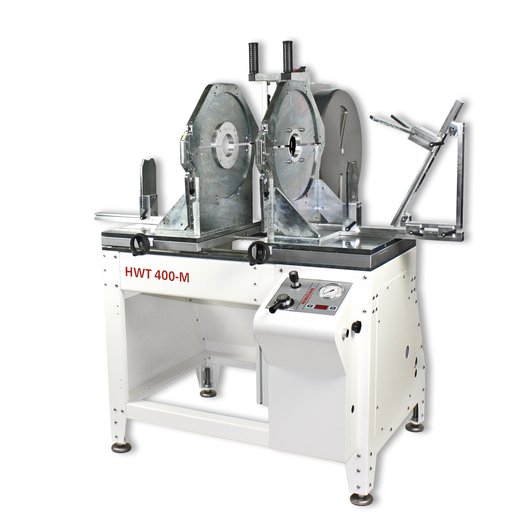

Итак да и OMISA HWT 400 мм для цехов имеется как разные же типы систем: CNC (HWT 400-C), WeldControl (HWT 400 WeldControl) и Manual Hydraulic (HWT 400 M).

Все эти системы разработаны в соответствии с последней версией директивы по машиностроению 2006/42/EC для производства отводов, T-, Y-образных тройников и крестовин. Машины сконструированы таким образом, что позволяют сваривать детали с диаметрами от 90 до 400 мм. Сварочные системы расположены на очень устойчивой и прочной к скручиванию сваренной или привинченной станине, закреплена на двух горизонтально движущихся столах, а также оснащена торцевателем и нагревательным элементом, установленными на высокоточных, рассчитанных на высокие нагрузки, направляющих трапециях с точно подогнанными каретками.

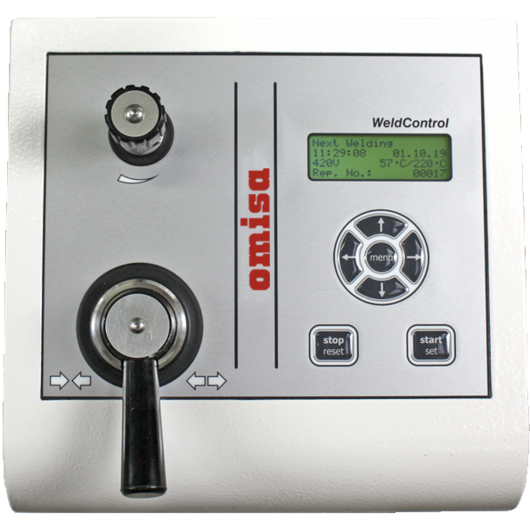

Разумеется, что с системами CNC и WeldControl все сварочные параметры, необходимые для высококачественной и многократно повторяющейся сварки, контролируются на протяжении всего сварочного процесса и сохраняются во внутренней памяти, рассчитанной на 10 000 протоколов. Кроме того, все CNC- и WeldControl-машины оснащены USB-разъемом для переноса сварочных параметров на USB-накопитель в PDF-формате или для архивирования данных в формате OMISA DataWork Professional. Для непосредственной отметки качества каждого сварного шва можно при помощи специального принтера распечатать износостойкую самоклеющуюся синтетическую этикетку с описанием фасонной детали.

Преимущества данной машины:

  • Устойчивая к крутящим нагрузкам, прочная, сварная станина.
  • Горизонтально движущиеся на подшипниках столы повышают точность геометрической формы фитингов и качество сварного шва.
  • Нагревательный элемент и торцеватель закреплены на высокоточных, рассчитанных на высокие нагрузки, трапециевидных направляющих с точно подогнанными каретками.

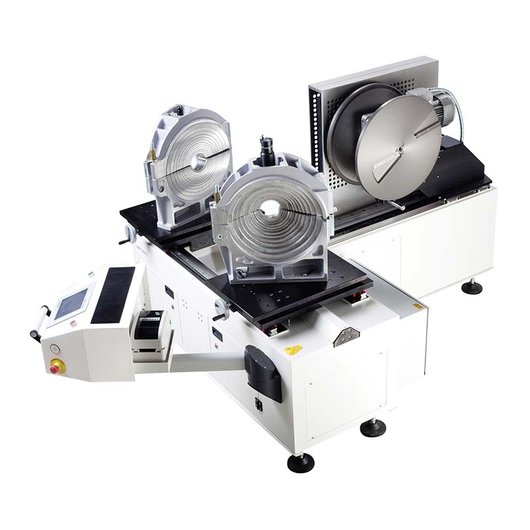

  • Полностью автоматизированный процесс, включая установку и извлечение нагревательного элемента и торцевателя, гарантирует высокую точность сварки, сокращение времени перестановки и удобство эксплуатации машины.
  • Настройка температуры нагревательного элемента и давления в процессе сварки осуществляется согласно стандарту сварки.
  • Определение и контроль машиной сварочных параметров в соответствии с выбранным стандартом сварки и размерами трубопровода позволяет минимизировать влияние человеческого фактора на процесс.
  • Сенсорный дисплей высокого разрешения  служит для отображения и ввода рабочих параметров.
  • Также машина оснащена системой распознавания посредством технологии радиочастотной идентификации (RFID), что позволяет исключить ошибки и максимально упростить ввод информации.
  • Торцеватель оборудован высококачественным электроприводом с цепной передачей и встроенным предохранительным микровыключателем для защиты от внезапного пуска.
  • Высокоточный нагревательный элемент имеет прочное тефлоновое покрытие, предотвращающее прилипание свариваемых элементов.
  • Для сварки фитингов диаметром от 355 мм в качестве опции предлагается дополнительный цилиндр.
  • Машина оборудована USB-портом для переноса данных сварочного процесса на принтер или карту памяти (USBA).
  • При помощи специального принтера можно вывести на печать этикетку для маркировки сварного соединения.

Заводская гарантия – 12 месяцев.

Технические характеристики:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИHWT 400-CHWT 400 WELDCONTROLHWT 400 M
АРТ. № С ШИРОКИМИ ЗАЖИМАМИHWT400-CHWT400-CWHWT400-M
АРТ. № С СТАЛЬНЫМИ ЗАЖИМАМИ-HWT400-CW-SHWT400-M-S
РАЗМЕРЫ (Ш × В × Г)1511 × 1384 м 1920 ммок. 1000 × 1600 × 1500 ммок. 1000 × 1600 × 1500 мм
ВЕСок. 1000 кг572 кг 2)557 кг 2)
ЭЛЕКТРОПИТАНИЕ400 В, 50 Гц, (3 ф, PE)400 В, 50 Гц, (3 Ф, N, PE)400 В, 50 Гц, (3 ф, N, PE)
ОБЩАЯ МОЩНОСТЬ9000 Вт9000 Вт9000 Вт
МОЩНОСТЬ НАГРЕВАТЕЛЯ5000 Вт5000 Вт5000 Вт
МОЩНОСТЬ ТОРЦЕВАТЕЛЯ1850 Вт1850 Вт1850 Вт
МОЩНОСТЬ ГИДРАВЛИКИ1500 Вт / 120 бар1500 Вт / 120 бар1500 Вт / 120 бар
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР0 °C - 40 °C0 °C - 60 °C0 °C - 60 °C
РАБОЧАЯ ТЕМПЕРАТУРА НАГРЕВАТЕЛЯ180 °C - 260 °Cмакс. 290 °Cмакс. 290 °C
РАБОЧИЙ ДИАПАЗОНСегменты: 90 - 400 мм T-тройники: 90 - 315 мм1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)Сегменты: 90 - 400 мм T-тройники: 90 - 315 мм1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)Сегменты: 90 - 400 mm T-тройники: 90 - 315 mm1) Крестовины: 90 - 315 мм1) Y-тройники: 90 - 315 мм1)
АВТОМАТИЧЕСКОЕ ПРОТОКОЛИРОВАНИЕ10 000 соединений10 000 соединений
ПЕРЕДАЧА ДАННЫХUSB-разъем (USB A) для USB-накопителя и принтера наклеекUSB-разъем (USB A) для USB-накопителя и принтера наклеек
ДОПУСК, РАЗРЕШЕНИЯ, КАЧЕСТВОДир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015Дир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015Дир. по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106, ISO 9001:2015
1)             - 355 по запросу
2)            с стальными зажимами; если с широкими, алюминиевыми зажимами, + 85 кг
